Косинусные конденсаторы DEKraft (серия КС-102)

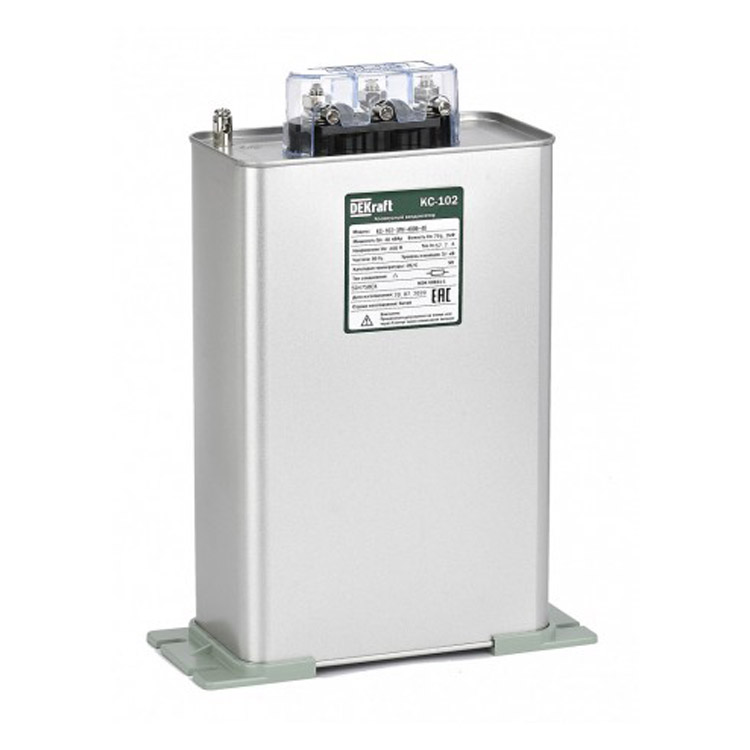

Косинусные конденсаторы серии КС-102

Анонс: Силовые (косинусные) конденсаторы DEKraft в серии КС-102 – особенности, преимущества. Электротехнические характеристики силовых (косинусных) конденсаторов DEKraft серии КС-102.

Силовые (косинусные) конденсаторы серии КС-102, реализуемые в России под брендом DEKraft отечественной компанией «ДИН Электро Крафт» (DIN Elektro Kraft), изготавливаются на современном производстве китайско-французского совместного предприятия Delixi electric co., ltd. и Schneider Electric Industries SAS. Предприятие в Delixi High Tech Industrial Park (Liushi Town, Китай) сертифицировано на соответствие требованиям семейства международных стандартов ISO 9000, ISO 14001, а силовые конденсаторы бренда DEKraft – на соответствие ТР ТС 004/2011, ГОСТ 1282-88, ГОСТ IEC 61071-2014, IEC 60831-1: 2014, ГОСТ IEC 61921-2013, ГОСТ IEC 60110-1-2013 и ГОСТ 15150-69.

В отличие от косинусных конденсаторов DEKraft серии КС-101, силовые конденсаторы КС-102 поставляются и одно-, и трехфазными в алюминиевых боксах вида прямоугольной призмы, но все - сборки намоток из полипропиленовых пленок, металлизированных цинком с одной стороны и залитых в вакуумной установке самотвердеющим компаундом на основе очищенного нефтяного парафина – аналога марки В5 (по ГОСТ 23683-2021) с температурой плавления 58-62 градуса Цельсия, который обеспечивает высокую электрическую прочность, малые потери на переменном токе и стойкость к повышенным температурам.

По типу силовые (косинусные) конденсаторы DEKraft серии КС-102 – металлизированные пленочные сухие (МРК) самовосстанавливающиеся после локального пробоя, с разрядными резисторами, защитным заземлением и предохранителями избыточного давления.

Благодаря использованию полипропиленовой пленки в качестве диэлектрика, процесса металлизации и заливки парафиновым компаундом производителю удается удерживать лояльные к потребителю цены на свою продукцию и сегодня можно de facto недорого купить одно- и трехфазные силовые (косинусные) конденсаторы DEKraft серии КС-102 для индивидуальной, групповой, централизованной или комбинированной компенсации реактивной мощности, а также использования в пассивных или активных фильтрах гармоник.

Электротехнические характеристики силовых (косинусных) конденсаторов DEKraft серии КС-102.

Силовые (косинусные) конденсаторы DEKraft серии КС-102 поставляются:

• однофазными номинальным напряжением 400 В и мощностью от 10 до 50 кВАр;
• трехфазными номинальным напряжением 400, 450, 525 В и мощностью от 10 до 60 кВАр;

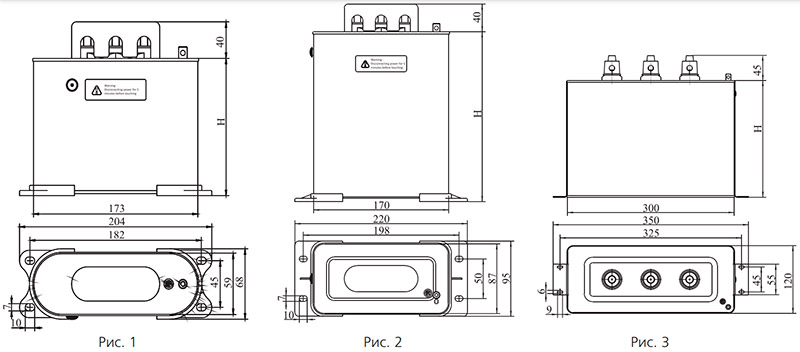

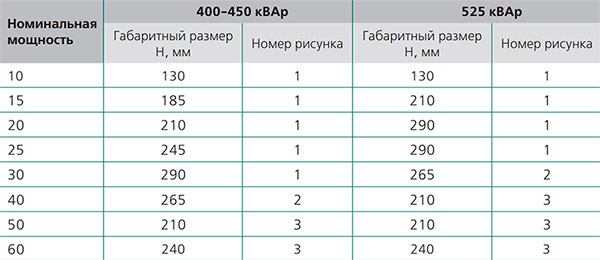

• в 3-х унифицированных форм-факторах разных габаритов с одним, изменяющимся размером (высотой Н) в зависимости от мощности конденсаторной сборки;



• со степенью защиты (кодом) IP20 для эксплуатации в закрытом помещении в температурном режиме класса D - -25/+55°C с максимальной средней в течение суток 45°C и максимальной средней в течение года 35°C;
• внутренним разрядным устройством, реле отключения при повышении давления, защитной клеммной крышкой для нивелирования рисков поражения электрическим током, защитным заземлением (болт М5 сверху бокса).

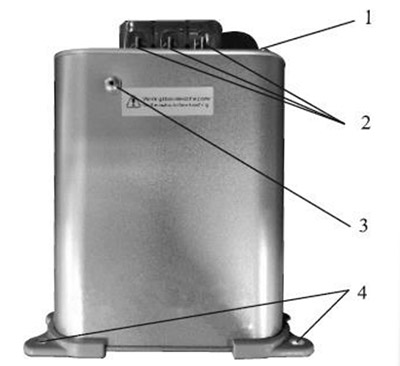

  Рис. Описание КС-102. 1 - болт заземления; 2 - главные клеммы; 3 - отверстие ограничения заполнения воском; 4 - отверстия для крепления.

Силовые конденсаторы DEKraft серии КС-102 имеют тангенс угла потерь ≤0,2% (при 20 градусах), допуск по емкости 1% / + 10%, выдерживают нагрузки по току до 1.43 х In (и до 200 x In импульсного тока), по напряжению 1,1 х Un в течение 8 часов каждые 24 часа (согласно IEC 60831), срок службы не менее 100 тыс. часов (при выполнении требований по эксплуатации).
